100吨两级DTRO垃圾渗滤液处理技术方案介绍

了解DTRO

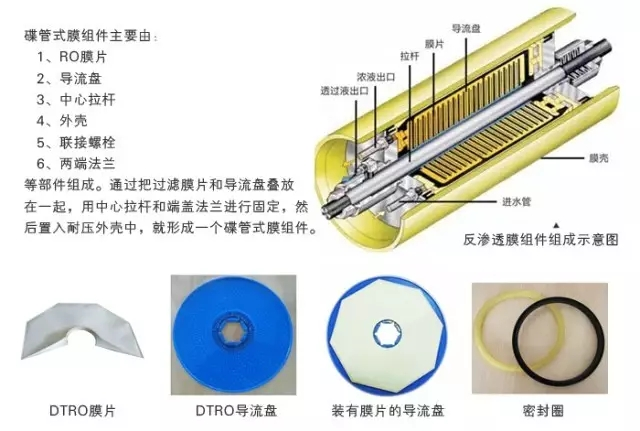

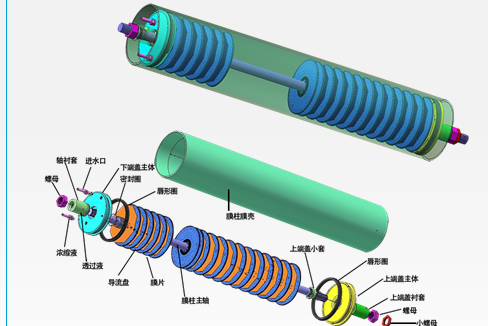

1.组件结构

碟管式膜组件主要由RO 膜片、导流盘、中心拉杆、外壳、两端法兰各种密封件及联接螺栓等部件组成。把过滤膜片和导流盘叠放在一起，用中心拉杆和端盖法兰进行固定，然后置入耐压外壳中，就形成一个碟管式膜组件。

2.工作原理

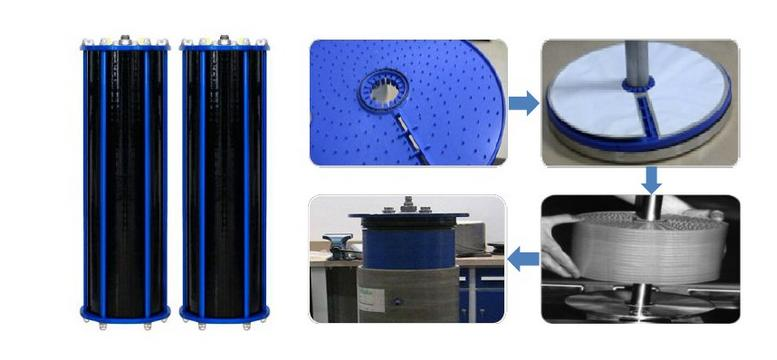

料液通过膜堆与外壳之间的间隙后通过导流通道进入底部导流盘中（如图2所示），被处理的液体以最短的距离快速流经过滤膜，然后180º逆转到另一膜面，再从流入到下一个过滤膜片，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的切向流过滤，浓缩液最后从进料端法兰处流出。料液流经过滤膜的同时，透过液通过中心收集管不断排出。浓缩液与透过液通过安装于导流盘上的O 型密封圈隔离。

3.技术特点

避免物理堵塞现象：DTRO组件采用开放式流道设计，料液有效流道宽，避免了物理堵塞。最低程度的结垢和污染现象采用带凸点支撑的导流盘，料液在过滤过程中中形成湍流状态，最大程度上减少了膜表面结垢、污染及浓差极化现象的产生，允许SDI 值高达20 的高污染水源，仍无被污染的风险。

膜使用寿命长：DTRO膜组件有效减少膜的结垢，膜污染减轻，清洗周期长，同时DT 的特殊结构及水力学设计使膜组易于清洗，清洗后通量恢复性非常好，从而延长了膜片寿命。实践工程表明，即使在渗液原液的直接处理中，DT 膜片寿命可长达3 年以上，这对一般的膜处理系统是无法达到的。

组件易于维护：DTRO膜组件采用标准化设计，组件易于拆卸维护，打开DT 组件可以轻松检查维护任何一片过滤膜片及其它部件，维修简单，当零部件数量不够时，组件允许少装一些膜片及导流盘而不影响DT 膜组件的使用，所有这些维护工作均在现场即可完成。

过滤膜片更换费用低：DTRO组件内部任何单个部件均允许单独更换。过滤部分由多个过滤膜片及导流盘装配而成，当过滤膜片需更换时可进行单个更换，对于过滤性能好的膜片仍可继续使用，这最大程序减少了换膜成本。

浓缩倍数高：DTRO组件操作压力具有60bar,160bar,200bar 三个等级可选，是目前工业化应用压力等级最高的膜组件，在一些浓缩倍数高的应用中，其含固量可以达到30%以上，浓缩倍数高。

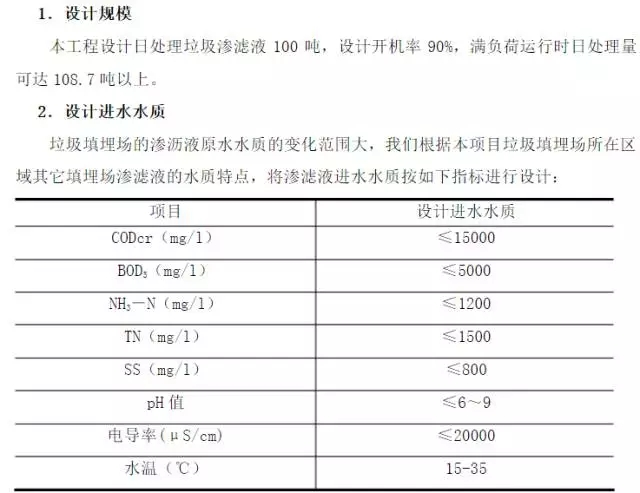

项目情况介绍

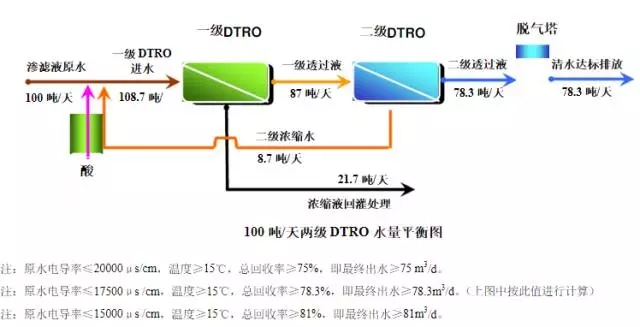

物料平衡图

工艺流程描述

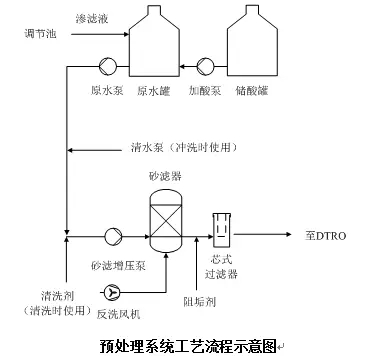

1.预处理：渗滤液pH 值随着厂龄的增加、环境等各种条件的变化而变化，其组成成份复杂，存在各种钙、镁、钡、硅等种难溶盐，这些难溶无机盐进入反渗透系统后被高倍浓缩，当其浓度超过该条件下的溶解度时将会在膜表面产生结垢现象。而调节原水pH 值能有效防止碳酸盐类无机盐的结垢，故在进入反渗透前须对原水进行pH 值调节。同时为了减少渗滤液中悬浮物对膜造成污染，需对原水中的悬浮物进行预处理。

原水从调节池由提升泵输送至渗滤液原水储罐之前，先通过篮式过滤器除去进水中的可能带入的颗粒物质，篮式过滤器过滤孔径为1.0mm。滤后原水进入渗滤液原水罐。在渗滤液进入原水罐的同时，从酸储罐添加酸调节pH 值。与此同时，酸搅拌泵开始工作进行回流混合，达到均衡pH 值的目的。系统原液储罐回流管路设pH 值传感器，PLC 判断原水pH 值并自动调节计量泵的频率以调整加酸量，最终使进入反渗透前的原液pH 值达到6.1-6.5。如果原水pH 在此范围内则不需要加酸调节。

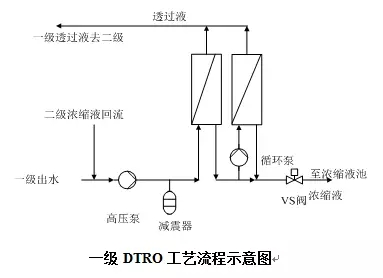

2. 一级DTRO：膜系统为两级反渗透，第一级反渗透需要从芯式过滤器后进水，第二级反渗透处理第一级透过水。

砂滤出水给一级DTRO 设备供水，首先进入芯滤，芯式过滤器进一步去除渗滤液中的悬浮物，为了防止各种难溶性硫酸盐、硅酸盐在膜组件内由于高倍浓缩产生结垢现象，有效延长膜使用寿命，在一级反渗透膜前需加入一定量的阻垢剂。

DTRO 膜系统每台柱塞泵后边都有一个减震器，用于吸收高压泵产生的压力脉冲，给膜柱提供平稳的压力。经高压泵后的出水进入膜组件，膜组件采碟管式反渗透膜柱，抗污染性强的优点，对渗沥液的适应性很强，膜寿命延长到3 年以上。一级反渗透系统设一段。为了保证膜表面足够的流量和错流速，避免膜污染，在膜组件前设置循环泵。循环泵流出的高压力及高流量水直接进入膜柱。

膜柱组出水分为两部分：一级浓缩液和一级透过液。浓缩液端有一个伺服机控制阀，用于控制膜组内的压力，以产生必要的产水回收率。一级透过液进入二级高压泵等待二级DTRO 进一步处理。一级浓缩液排入浓缩液储池，等待回灌或外运处置。

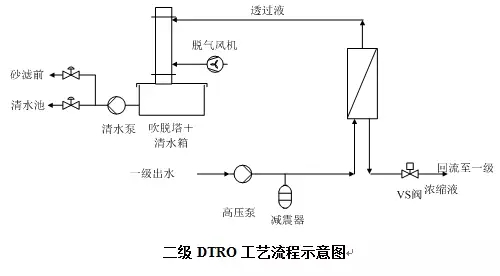

3.二级DTRO：第二级DTRO 用于对第一级DTRO 透过液的进一步处理，经一级DT 膜系统处理后的透过液无需添加任何药剂直接送入二级DT 膜系统高压泵，一级与二级之间无须设置缓冲罐，系统运行时流量自动匹配。二级高压泵设置了变频控制，二级高压泵运行频率和输出流量将根据一级透过液流量传感器反馈值自动匹配，同时二级高压泵入口管路设置了浓缩液自补偿，使得二级系统的运行不受一级系统产水量的影响。由于二级DTRO 进水污染物浓度已大为降低，膜表面过滤流速要求低，回收率比较高，故第二级反渗透不需要在线增压泵，仅仅使用高压泵就可以满足要求。

4.清水脱气及pH 值调节：由于渗滤液中含有一定的溶解性气体，而反渗透膜可以脱除溶解性的离子而不能脱除溶解性的气体，就可能导致反渗透膜产水pH值会稍低于排放要求，经脱气塔脱除透过液中溶解的酸性气体后，pH值能显著上升，若经脱气塔后的清水pH值仍低于排放要求，此时系统将自动加少量碱回调pH值至排放要求。由于出水经脱气塔脱气处理，只需加微量的碱液即能达到排放要求。

出水pH回调在清水罐中进行，清水排放管中安装有pH值传感器，PLC判断出水pH值并自动调节计量泵的频率以调整加碱量，最终使排水pH值达到排放要求。

5.设备的冲洗和清洗：膜组的清洗包括系统冲洗和化学清洗两种。

系统冲洗：膜组的冲洗在每次系统关闭时进行，在正常开机运行状态下需要停机时，一般都采取先冲洗后再停机模式。系统故障时自动停机，也执行冲洗程序。冲洗的主要目的是防止渗滤液中的污染物在膜包表面沉积。冲洗分为两种，一种是用渗滤液冲洗，一种是清水冲洗，两种冲洗的时间都可以在操作界面上设定，一般为2－5 分钟。

化学清洗：为保持膜包的性能，膜组应该定期进行化学清洗。清洗剂分酸性清洗剂和碱性清洗剂两种，碱性清洗剂的主要作用是清除有机物的污染，酸性清洗剂的主要作用是清除无机物污染。操作人员需要定期给储罐添加清洗剂，设定清洗执行时间，需要清洗的时候系统可自动执行。

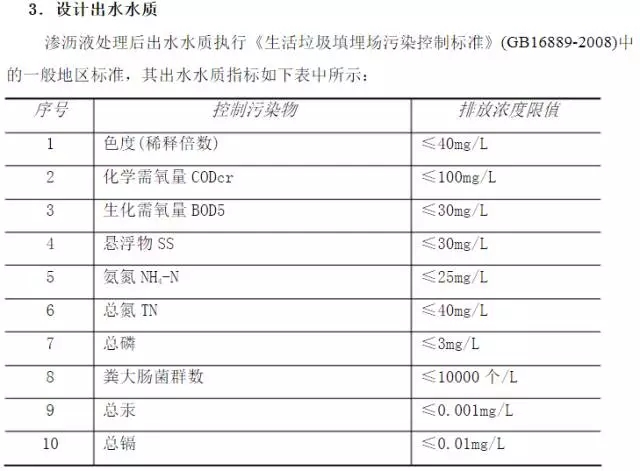

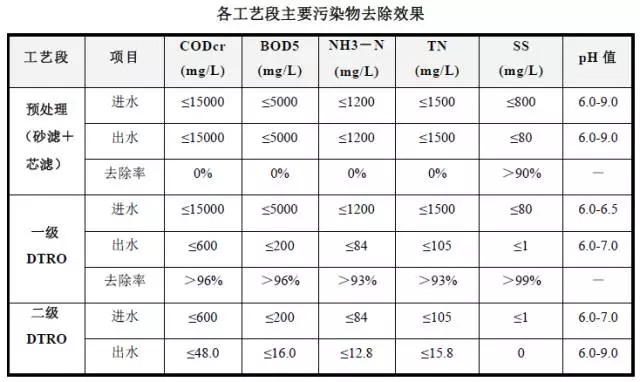

出水标准

工艺优点

一、优点

1.出水稳定达标，不受渗滤液可生化性的影响。
2.膜使用寿命长，且容易维护。
3.运行灵活、建设周期短，调试、启动迅速
4.自动化程度高，占地面积小。
5.适用于应急服务。
